PRODUCT OVERVIEW
产品介绍
了解产品定位、核心组成与适用场景
屏蔽式永磁变频循环泵
本产品为采用屏蔽结构设计的、永磁同步电机驱动的、变频智能控制的节能型循环泵。适用于95℃以下冷热水供水系统的循环增压，特别适合在需要变流量的地暖供热、壁挂供热、生活热水循环系统场合使用。
屏蔽结构 永磁同步 变频智能 节能型
OPERATING CONDITIONS
使用条件
输入电源
单相交流电 220V，允许波动 -40%~20%，频率 50/60Hz
工作环境温度
0℃ ~ 40℃
输送液体
清洁水或稀释、清洁、无腐蚀性和非易爆液体
输送液体温度
2℃ ~ 95℃（液体温度应高于环境温度）
最大系统压力
不大于 1.0MPa
APPLICATION FIELDS
适用领域
工业供水
工业生产用水输送与增压
城市供水
市政供水管网增压输送
高层建筑增压
高层楼宇供水增压
消防系统
消防供水系统配套
园林灌溉
园林绿地喷灌滴灌系统
长途水输送
远距离输水管道增压
暖通循环
暖通空调系统水循环
冷热水循环增压
冷热水循环系统增压配套

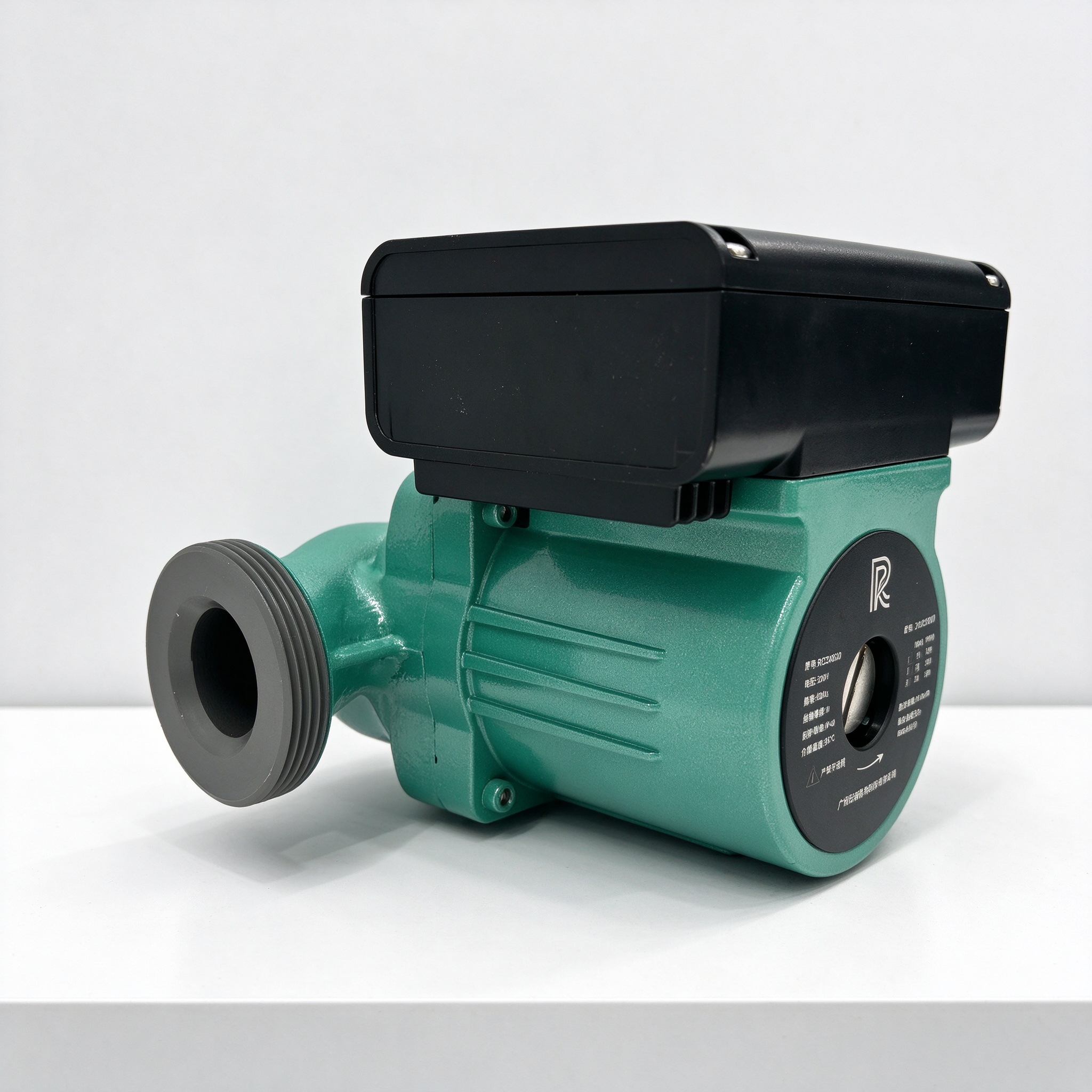

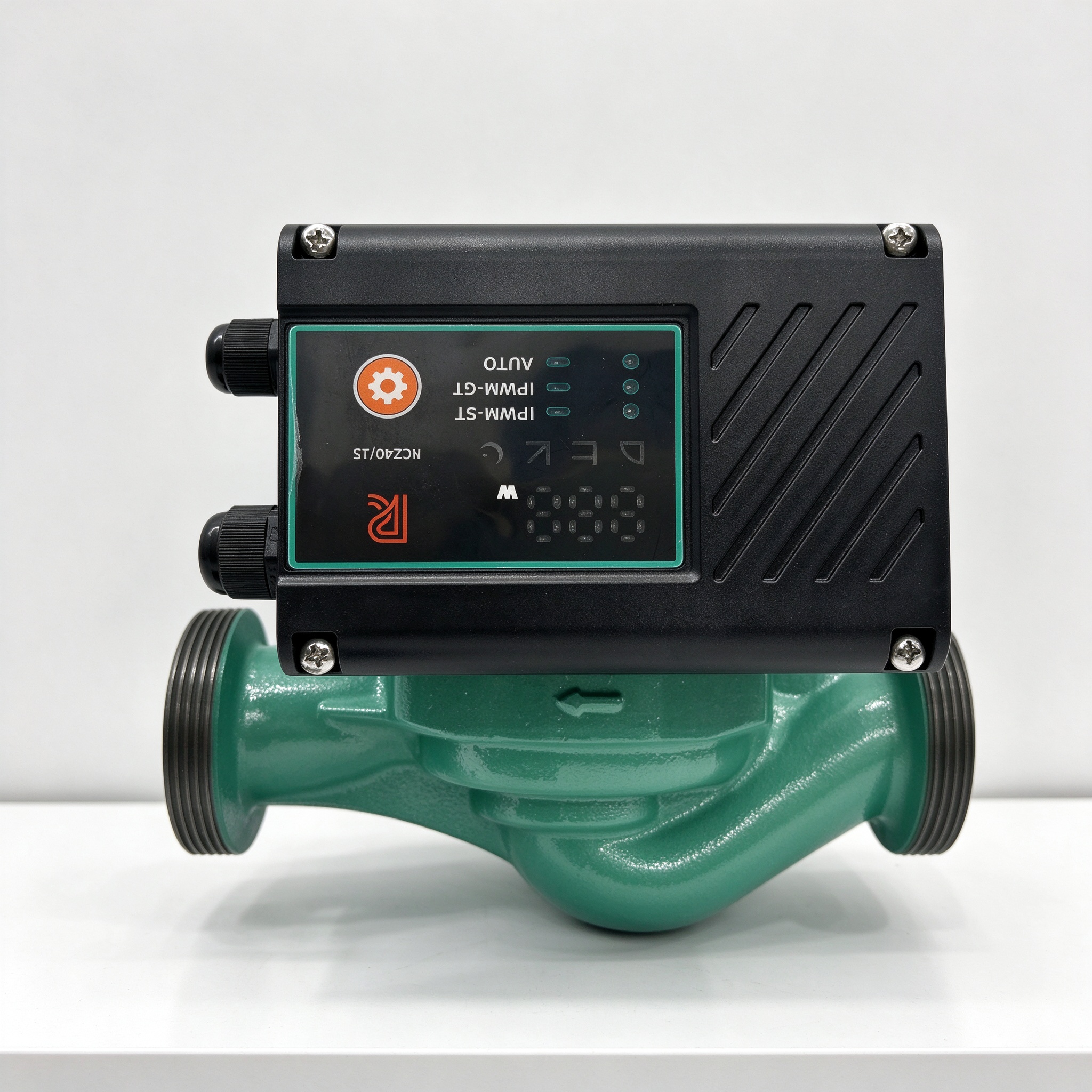

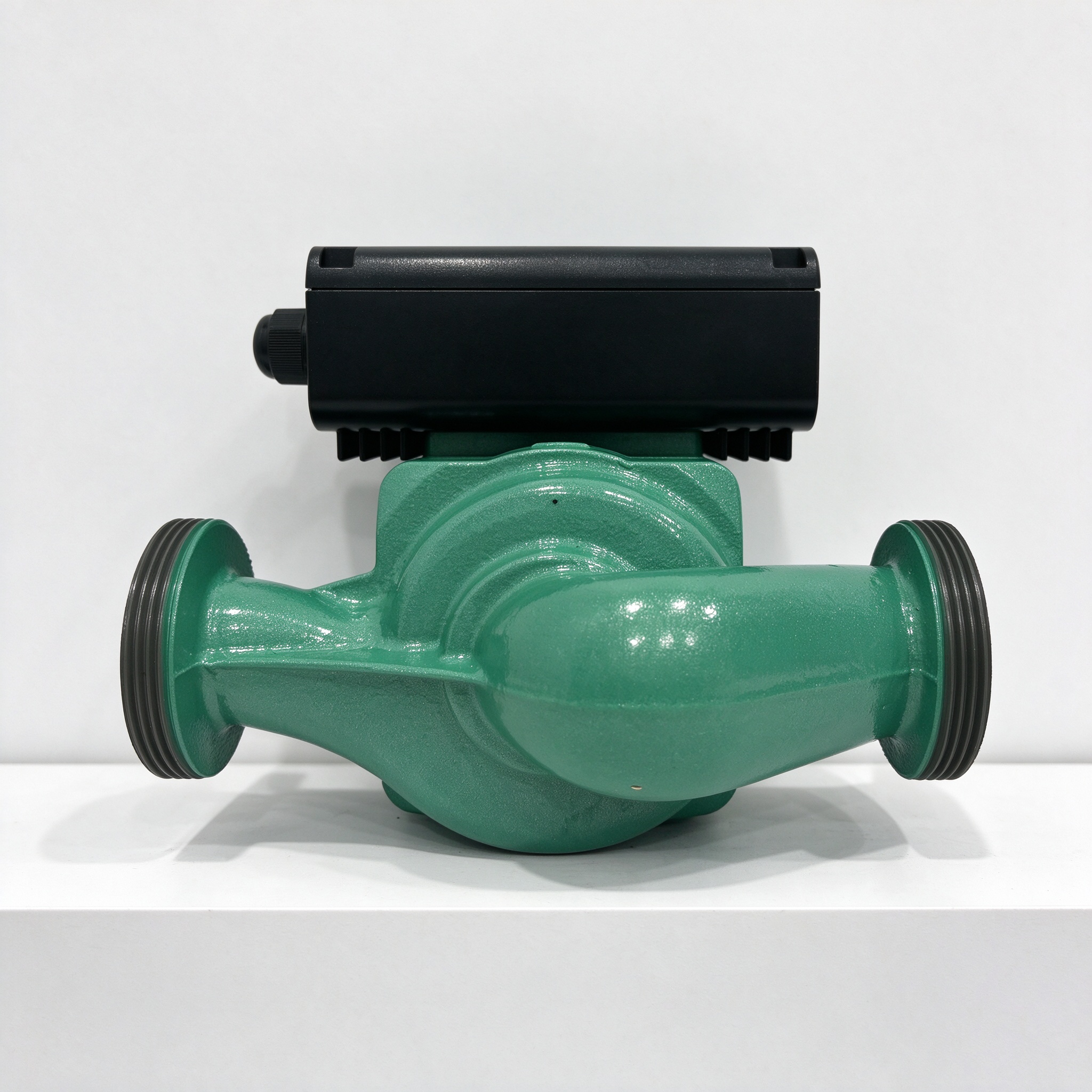

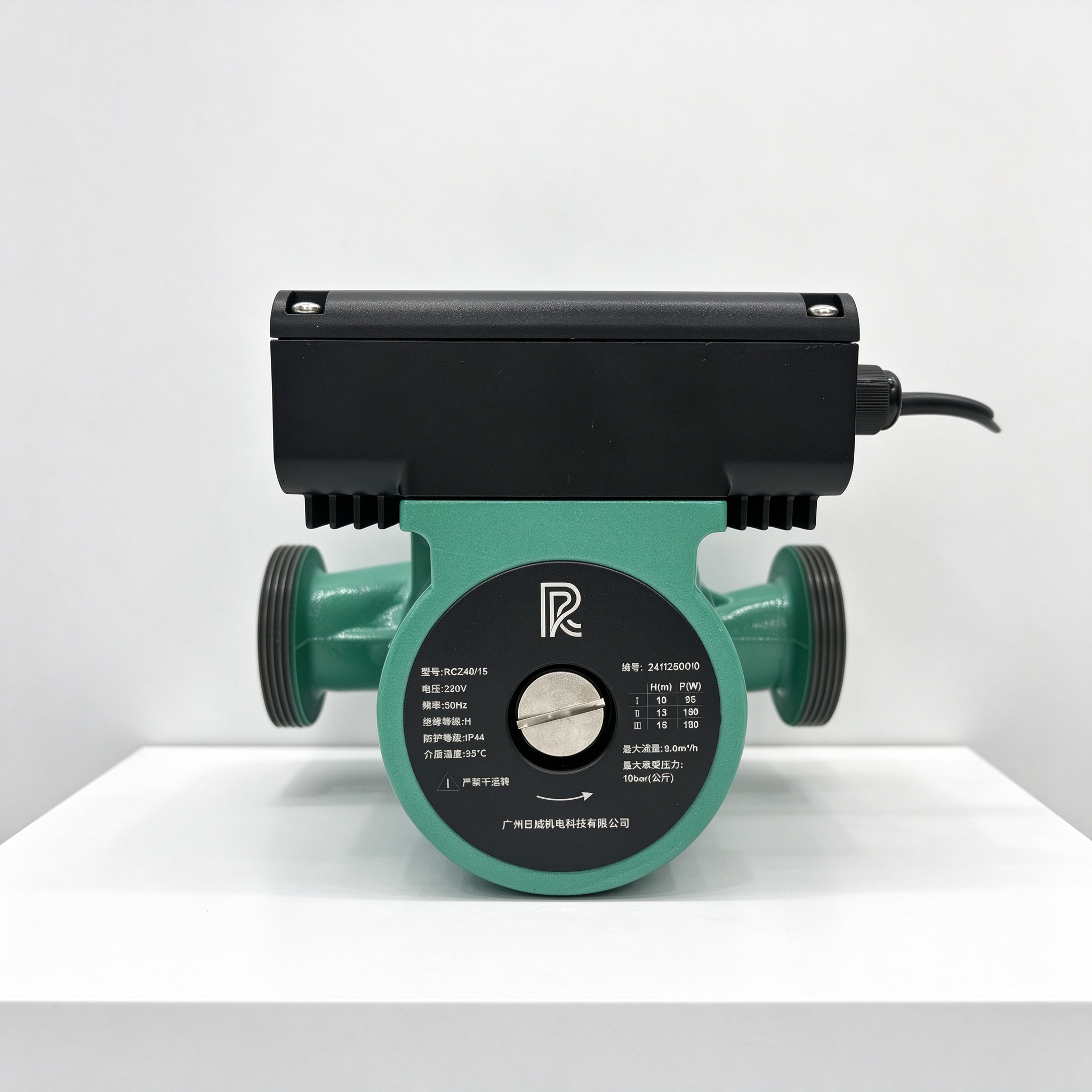

PRODUCT PHOTOS
产品实拍展示
CORE ADVANTAGES
产品优势
以稳定、高效与智能化构建产品竞争力
超静音
转子通过泵送液体润滑，产生的噪音声极低
无泄漏
外壳采用垫圈密封，没有机械密封，能有效杜绝液体泄漏
耐高温
叶轮、电机采用耐高温材料，可输送95℃以下高温液体
抗磨损
电机轴承采用高硬耐磨的陶瓷轴承，坚固耐磨，无需维护
高效率
电机采用永磁同步电机和变频控制，叶轮采用离心设计，效率高，节电显著
长寿命
转子和定子采用不锈钢屏蔽套隔离，借助内腔液体散热，减缓绝缘老化，使用寿命长
多模式
具有多种运行模式选择，能满足各种应用的不同需要
智能化
通过变频调速按工作模式自动调节系统流量，保持系统最佳运行状态，多种讯息指示，方便操作
COPPER MOTOR
全铜电机 澎湃动力
动力强劲 低噪平稳运行
全铜机芯电机，动力输出强劲，运行平稳低噪。告别水小不稳定，再用 10 年也澎湃。
30%
比普通电机寿命更长
10年
经久耐用 澎湃如初
全铜机芯 动力强劲 低噪平稳 经久耐用
QUIET OPERATION
静享轻音 更静一步
动力强劲，低噪运行
020406080
TECHNICAL DATA
参数配置
关键规格与配置数据一目了然

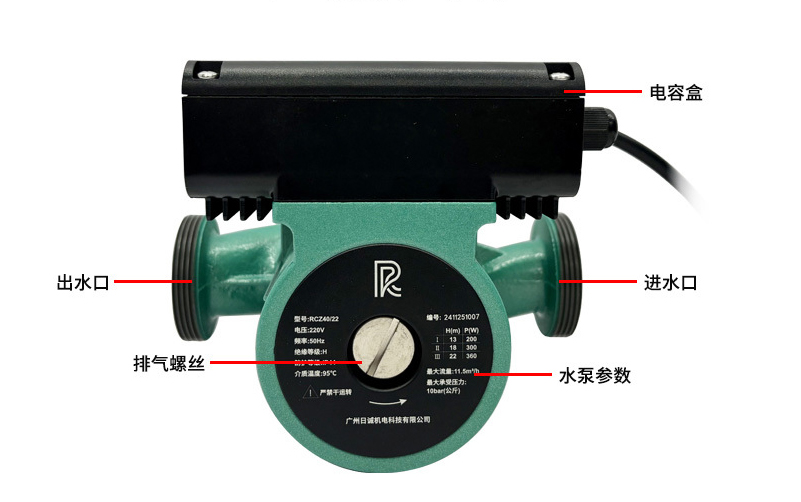

PRODUCT EXPLOSION
产品解析

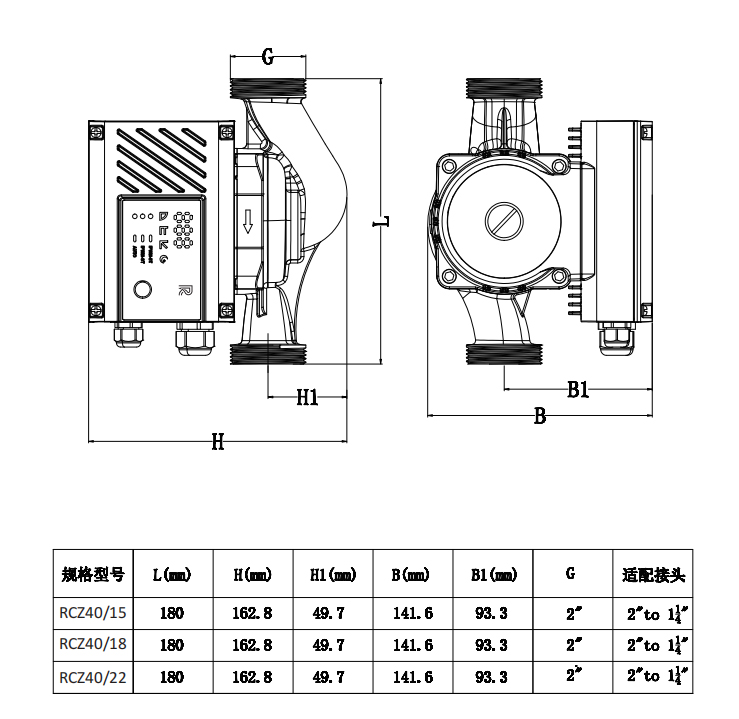

DIMENSIONS
产品尺寸
SPECIFICATIONS
产品参数

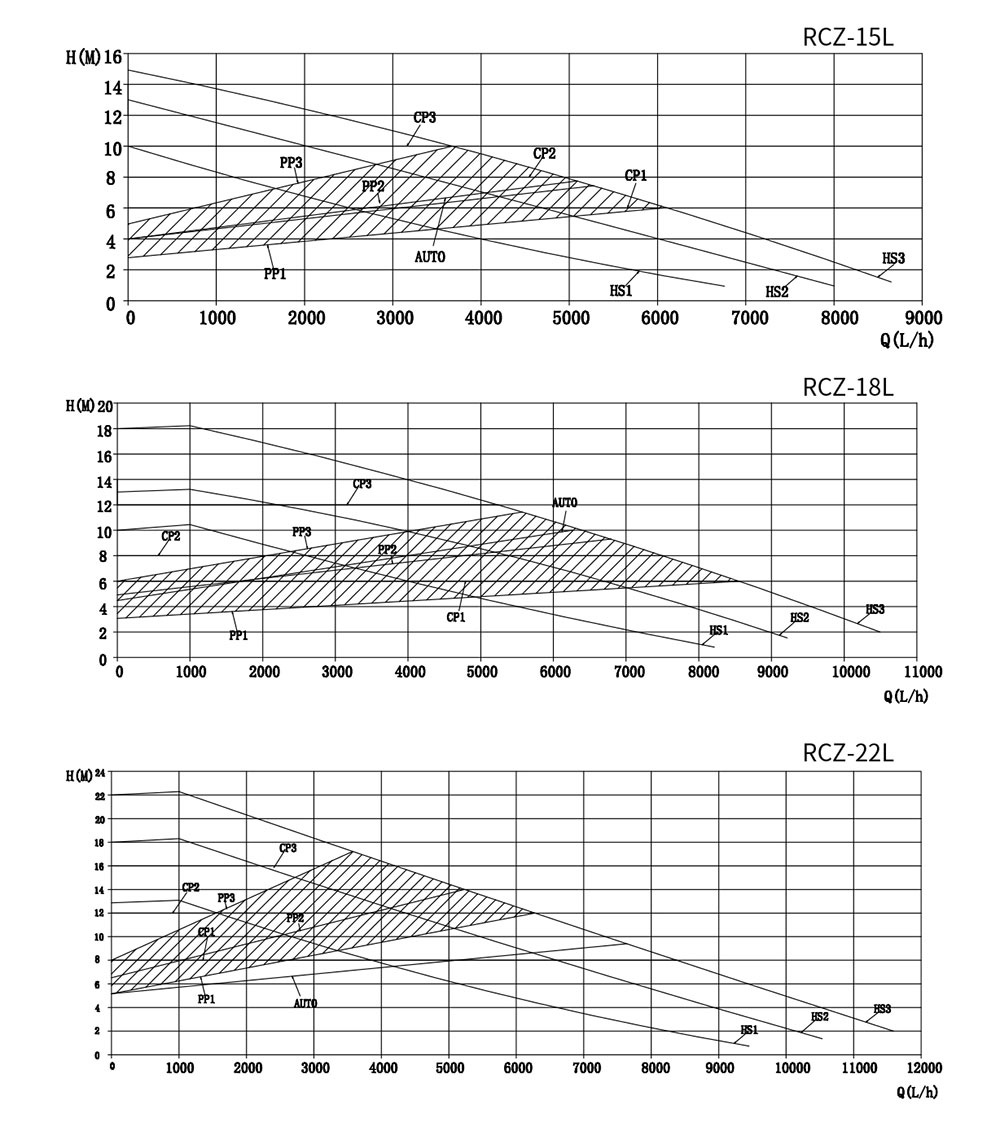

PERFORMANCE CURVE
性能曲线
MEDIA & DOWNLOADS
相关资料
产品图集、技术资料与相关文件
INSTALLATION
安装注意事项
✓
垂直安装
✓
斜向安装
✓
水平安装
✗
电机朝上
✗
电机朝下
安装要求
1. 泵的进出口为管螺纹连接，配接管道与其口径应一致，牢靠连接。
2. 安装时必须保证电机轴与地平面水平。
3. 电源插座 PE线（接地线）应可靠连接。
调试方法
1. 本机调试在机械安装、电源布置检查无误后进行。
2. 调试前，先关闭出水阀门，打开进水阀门。
3. 通过本机专用电源线插入电源插头上电，控制器面板应有显示、电机应运转。
4. 打开进水阀门，待水泵运行稳定后，查看面板显示的功率是否在规定的最大功率范围内。
5. 仔细观察本机运行有无异常，如有异常，请根据诊断讯息内容查找故障，并及时排除。
