PRODUCT OVERVIEW
产品介绍
了解产品定位、核心组成与适用场景
永磁变频增压泵
一款高科技、高智能产品。采用了高集成进口单片机技术，水流雷达智能协调控制系统，广泛应用于自来水增压、水塔供水增压、管路循环增压、智能马桶增压、热水器增压、太阳能增压等多种场景，具有节能省电、静音安装方便、电压安全可靠等优点。
节能省电 静音运行 安装方便 安全可靠
OPERATING CONDITIONS
使用条件
电源
AC160-240V 转 DC-24V 直流电源适配器
输送介质
清水和其他与水性质类似的液体
介质温度
0~90℃，PH 值 6.5~8.5 之间
最大系统压力
不大于 0.45MPa
环境温度
0~40℃
APPLICATIONS
使用场景
热水器增压
太阳能增压
空气能增压
壁挂炉增压
水龙头增压
马桶增压

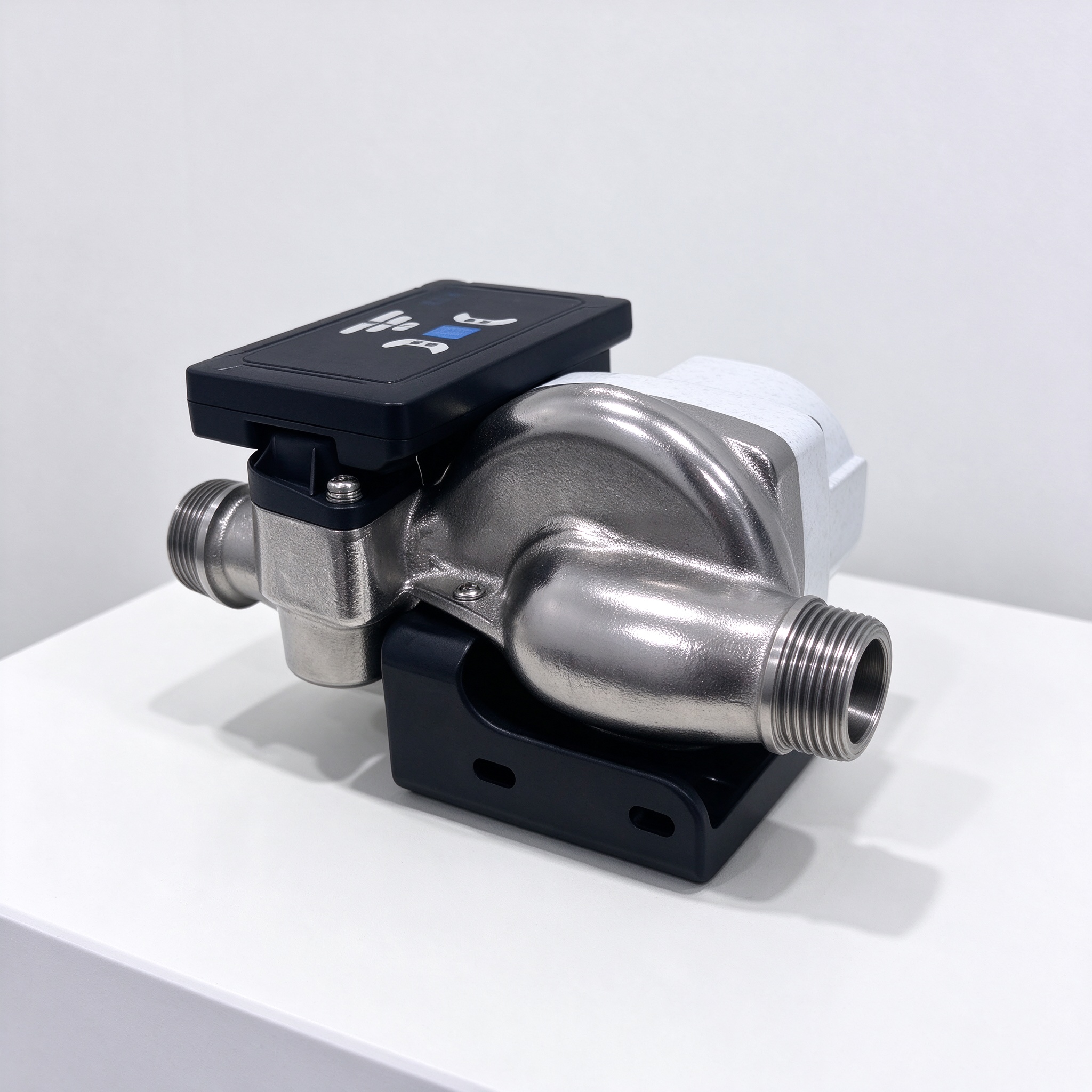

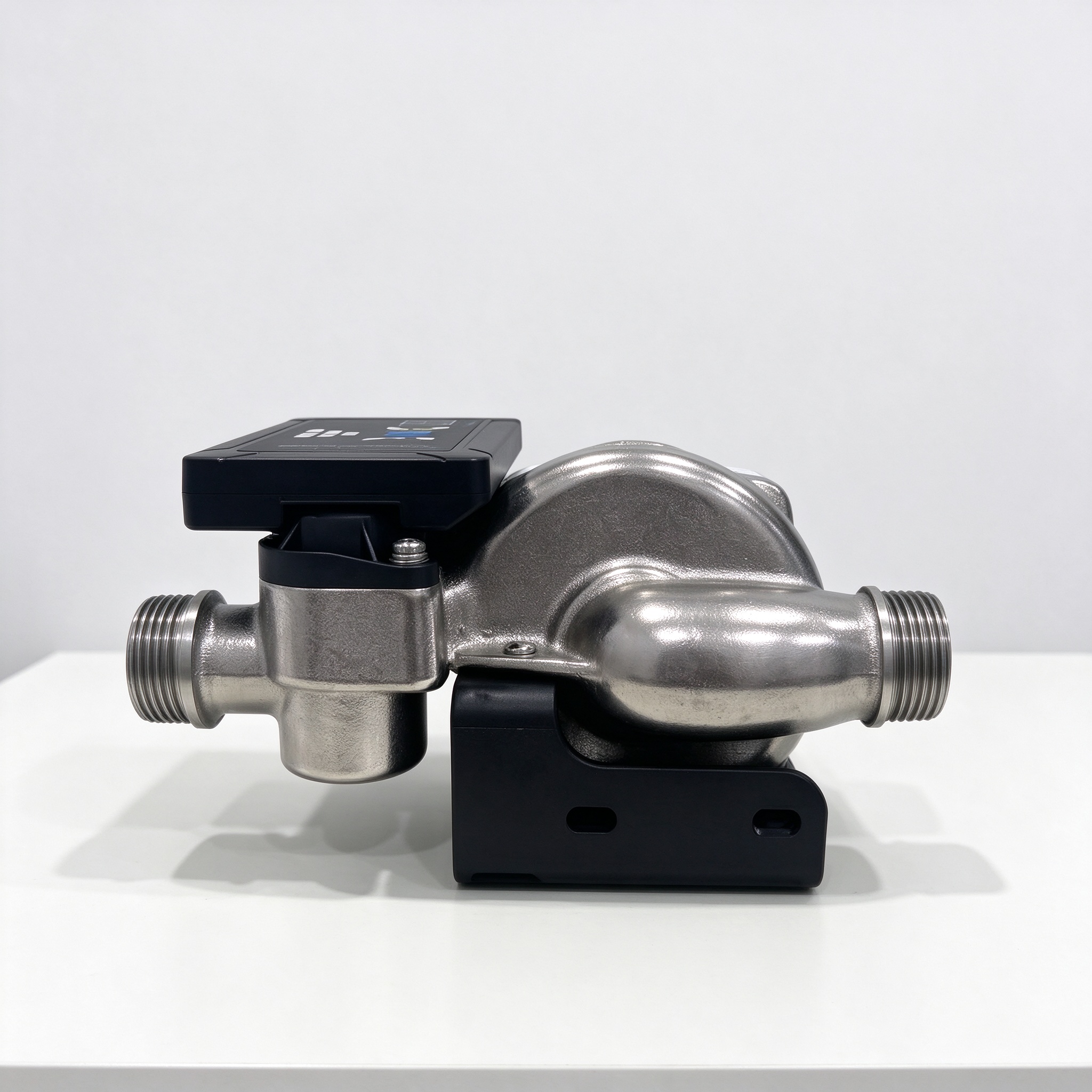

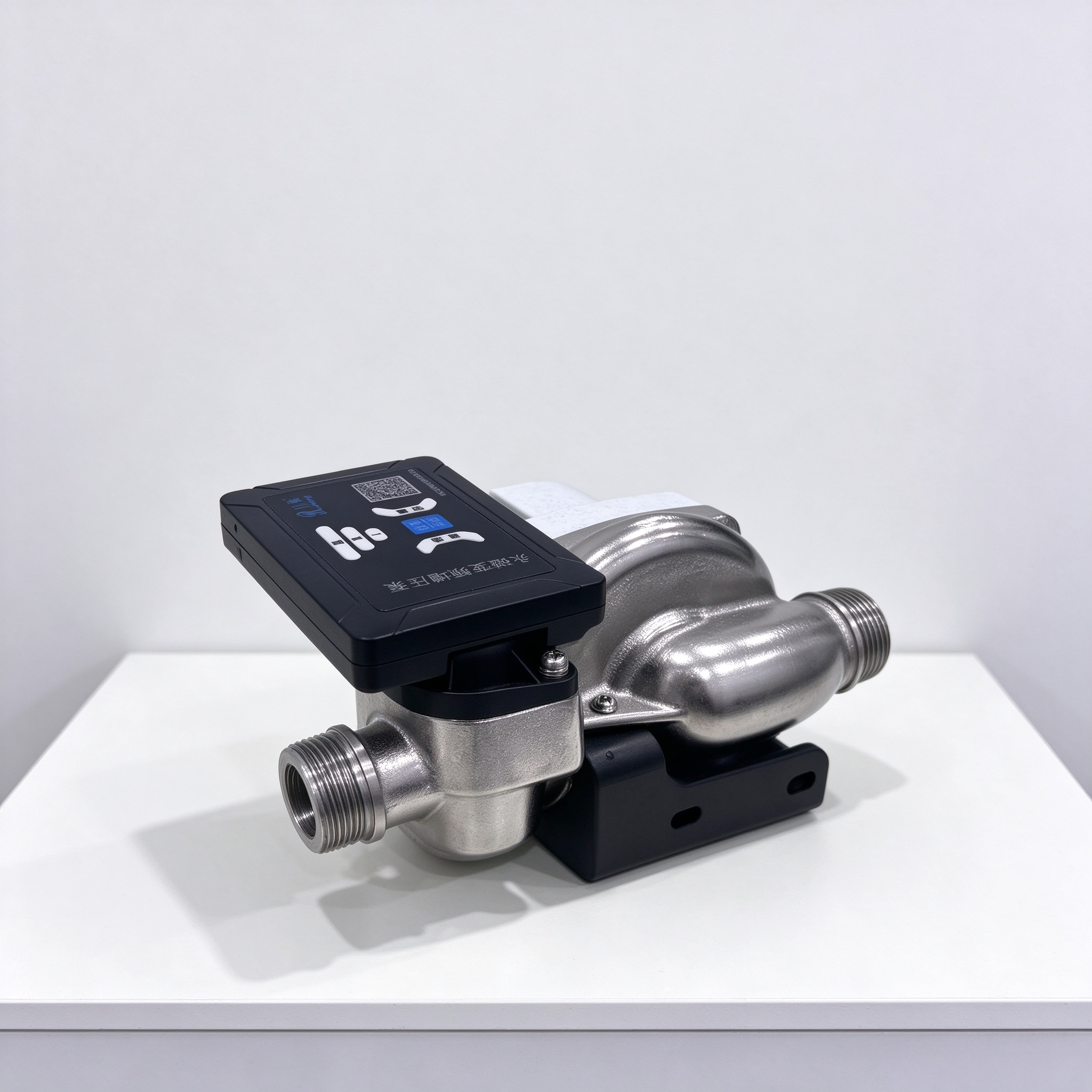

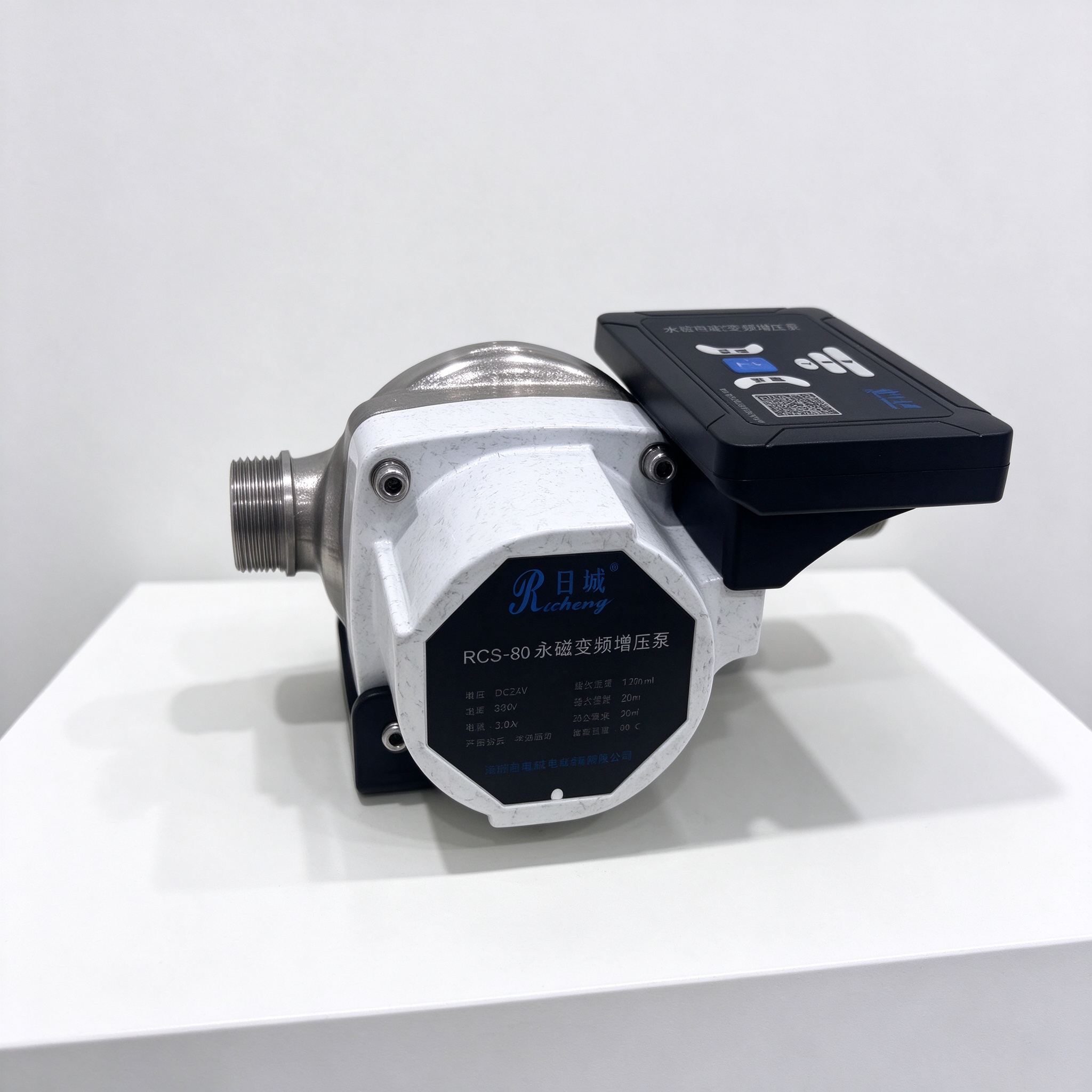

PRODUCT PHOTOS
产品实拍展示
CORE ADVANTAGES
产品优势
以稳定、高效与智能化构建产品竞争力
24V永磁电机
Permanent magnet motor
自动启停
Automatic start stop
压力可调
Pressure adjustable
动力强劲
Powerful
健康环保
Health and environmental protection
低噪节能
Low noise and energy saving
安全节能
Safety and energy saving
安装便捷
Easy installation
专业定制芯片
CCS智能协调控制
专业高速永磁芯片 性能稳定 反应快
无线水流感应 小流量启动 灵敏度高流量大
进口定制高速
永磁专用芯片
永磁专用芯片
配备国内
一线品牌元器件
一线品牌元器件
无连线
水流感应开关
水流感应开关
自主研发专利
分离式控制面板
主控制面板采用创新分离式设计
散热效果好 可靠性高
分离式设计
控制面板与电机主体分离安装
散热效果好
避免电机高温影响电子元件
可靠性高
延长控制器使用寿命
自主研发专利
拥有国家专利技术保护
TECHNICAL DATA
参数配置
关键规格与配置数据一目了然

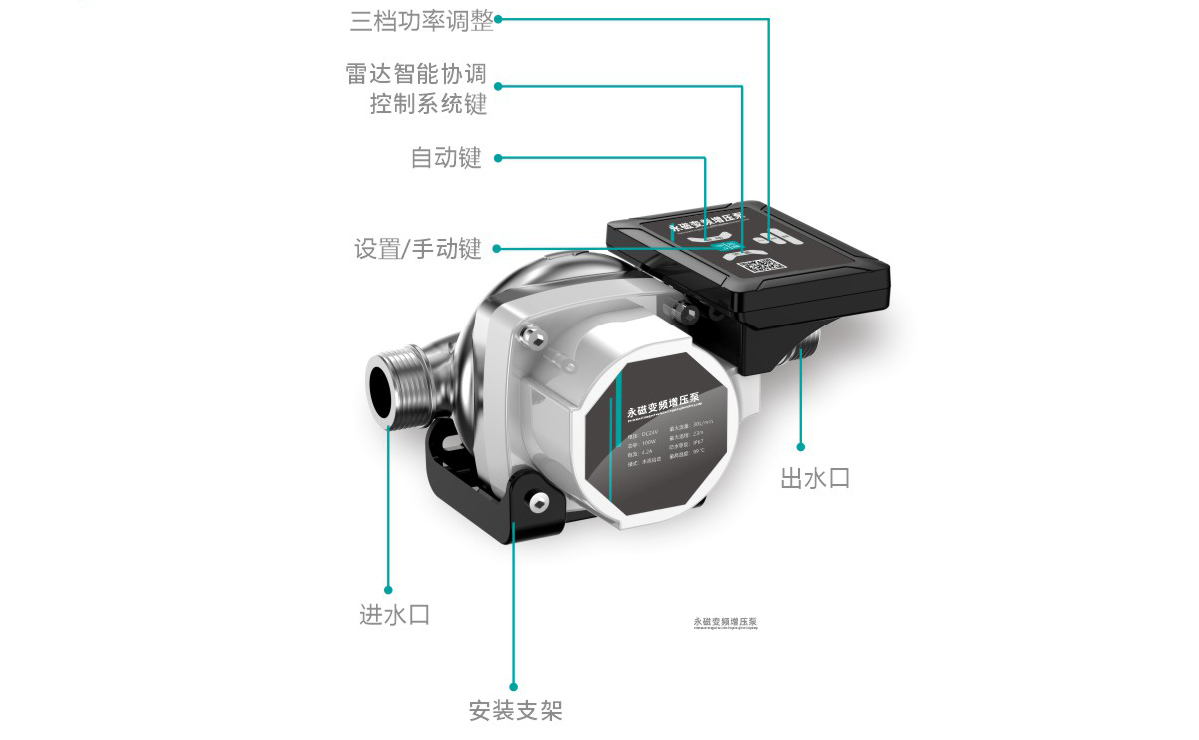

PRODUCT EXPLOSION
产品解析

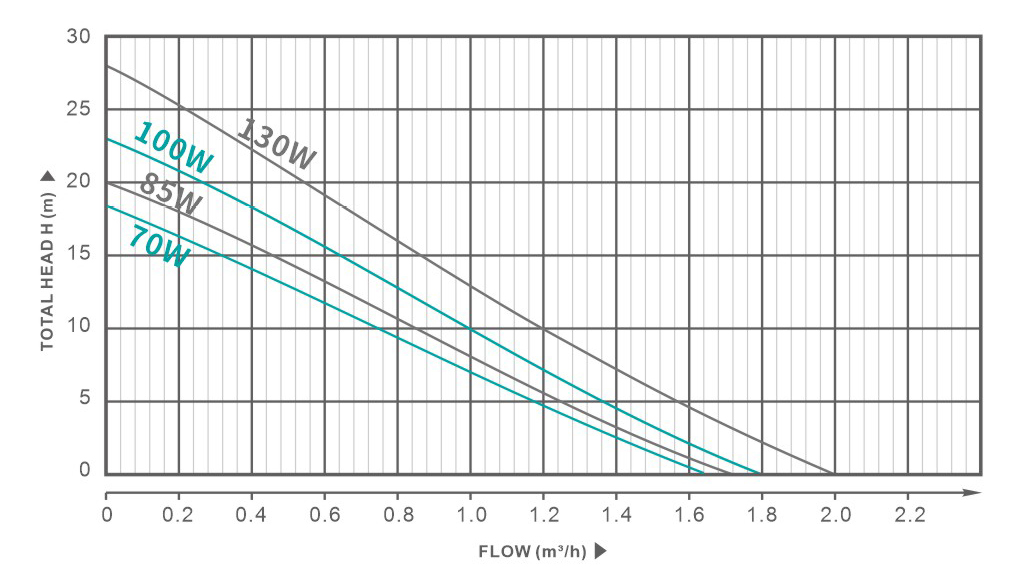

PERFORMANCE CURVE
性能曲线
SPECIFICATIONS
主要参数
| 产品型号 | 70W | 85W | 100W | 130W（恒压技术） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I档 | II档 | I档 | II档 | III档 | I档 | II档 | III档 | I档 | II档 | III档 | ||
| 输入电源 | 24V | 24V | 24V | 24V | ||||||||
| 最大功率(W) | 50 | 70 | 55 | 70 | 85 | 70 | 85 | 100 | 85 | 100 | 130 | |
| 最高扬程(m) | 14 | 18 | 15 | 18 | 20 | 18 | 20 | 23 | 20 | 23 | 28 | |
| 最大流量(m³/h) | 1.4 | 1.6 | 1.5 | 1.6 | 1.7 | 1.6 | 1.7 | 1.8 | 1.7 | 1.8 | 2.0 | |
| 接口规格 | 4分 | 6分 | 1寸 | |||||||||
| 泵体材质 | 不锈钢 / 铸铁镀镍 | |||||||||||
MEDIA & DOWNLOADS
相关资料
产品图集、技术资料与相关文件
TROUBLESHOOTING
故障原因及排除方法
| 故障 | 原因 | 排除方法 |
|---|---|---|
| 泵不运转 | 1、电源适配器未插好 2、电源适配器无输出电压 3、插头短路保护 4、叶轮卡滞 5、电泵烧毁 |
1、重新拔插电源适配器，确保接触良好 2、更换电源适配器 3、检查并清理插头处积水 4、拆开泵，清理内部杂质 5、更换新泵 |
| 水量不足 | 1、管路太长或弯曲多 2、管路或泵腔内部有杂质 3、叶轮损坏 |
1、缩短管路、使管路平直 2、清除内部杂质 3、更换叶轮 |
| 振动、噪音大 | 1、泵腔内部异物，致摩擦 2、管路内部有空气 3、内部零件损坏 |
1、清理内部杂质 2、排净内部空气 3、更换损坏零件 |
| 自动状态下短时间转运停机 | 1、水泵内部有空气 2、原始水流太小 3、自动水流开关异常 |
1、打开水龙头，按钮调至手动状态，排出空气使水流出（此状态下不得超过20秒） 2、水泵自动运行需确保原始水流大于1.2L/min或开启雷达辅助功能 3、拆开泵，清理自动水流开关 |
注意：本泵主轴采用水润滑结构，严禁无水干运转，以免损坏水泵
注意事项
- 本泵采用24V DC2.5-5A直流电，使用前须确认适配器，不得采用其他规格电源适配器，否则将导致烧机或无法正常运行。
- 本泵无自吸功能，请确保水泵安装轴保持处于水平状态，管路中没有空气，否则无法正常运行及干运转产生噪音，且造成零件磨损。
- 本泵采用水润滑结构，无水状态下运转不得超过10秒钟，以免损坏水泵。
